Ano ang Copper Bushing? Mga Uri, Katangian at Aplikasyon

A tansong bushing ay isang cylindrical na manggas o liner na gawa sa mga haluang metal na nakabatay sa tanso — kadalasang bronze o brass — na inilalagay sa pagitan ng dalawang bahagi ng pagsasama upang mabawasan ang friction, sumipsip ng load, at maprotektahan laban sa pagkasira. Gumagana ito bilang isang plain bearing (tinatawag ding sleeve bearing), na nagbibigay ng mababang friction surface na nagbibigay-daan sa rotational o linear na paggalaw nang hindi nangangailangan ng mga rolling elements. Sa pang-industriya at mekanikal na mga aplikasyon, ang mga tansong bushing ay malawak na pinahahalagahan para sa kanilang mahusay na kumbinasyon ng lakas, paglaban sa kaagnasan, at mga likas na katangian ng pagpapadulas.

Sinasaklaw ng artikulong ito ang mga uri, materyal na katangian, aplikasyon sa industriya, at pamantayan sa pagpili ng mga copper bushing — nagbibigay sa mga mamimili at inhinyero ng malinaw na pundasyon para sa pagtukoy ng tamang bahagi.

Mga Uri ng Copper Bushings

Mga tansong bushing ay hindi iisang produkto — sumasaklaw ang mga ito sa ilang pamilya ng haluang metal at mga disenyo ng istruktura, bawat isa ay angkop sa iba't ibang pangangailangan sa pagpapatakbo. Ang pag-unawa sa mga pangunahing uri ay nakakatulong sa mga mamimili na paliitin ang tamang detalye mula sa simula.

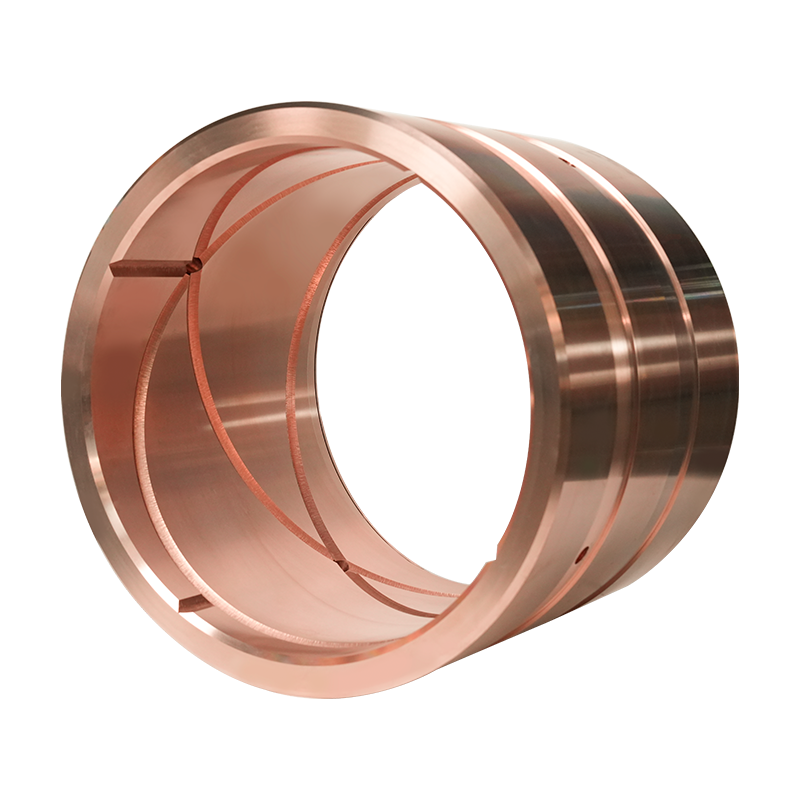

Bronze Bushings (Tin Bronze / Phosphor Bronze)

Ang tin bronze (hal., C90300, C93200) at phosphor bronze (hal., C51000) ay ang pinakakaraniwang copper bushing materials. Nag-aalok sila mataas na kapasidad ng pagkarga, mahusay na paglaban sa pagsusuot, at mahusay na paglaban sa kaagnasan sa oil-lubricated na kapaligiran. Ang Phosphor bronze ay nagdaragdag ng kaunting phosphorus upang mapabuti ang katigasan at lakas ng pagkapagod, na ginagawa itong isang ginustong pagpipilian para sa mga high-speed rotating shaft.

Self-Lubricating Copper Bushings (Graphite-Embedded)

Ang self-lubricating tanso bushings ay mga bronze bushing na may solid lubricant plugs — kadalasang graphite o MoS₂ — na direktang naka-embed sa bore at outer surface. Kapag gumagalaw na ang bushing, ilalabas ng init at presyon ang lubricant sa ibabaw ng isinangkot, inaalis ang pangangailangan para sa panlabas na grasa o langis . Ang disenyong ito ay lalong mahalaga sa mga lokasyong mahirap maabot, kagamitan sa pagpoproseso ng pagkain, at mga kapaligirang may mataas na temperatura kung saan bumababa ang mga likidong pampadulas.

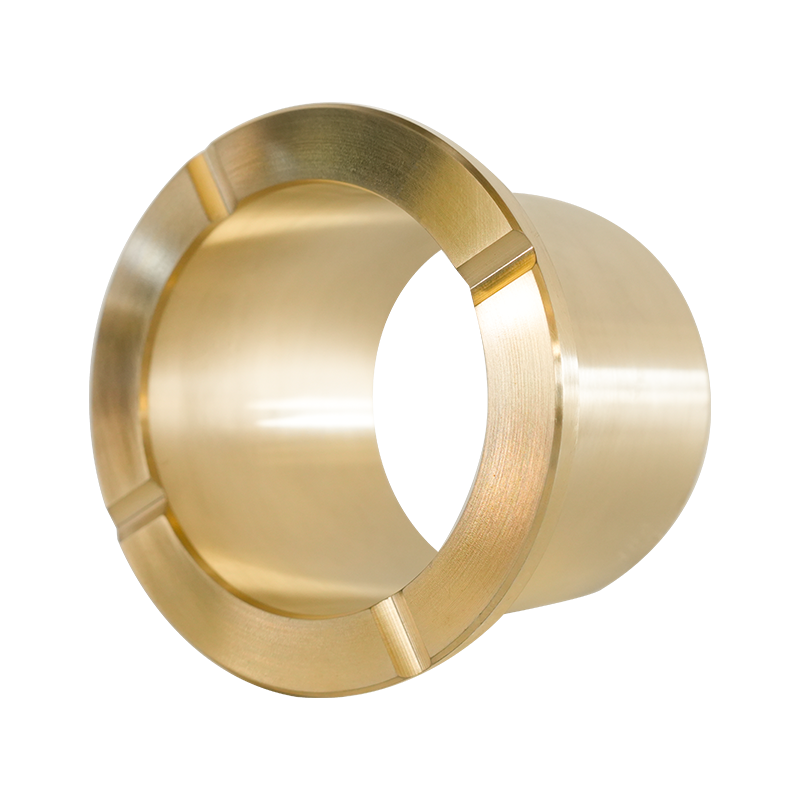

Brass Bushings

Ang mga brass bushings (copper-zinc alloys, hal., C36000) ay cost-effective at madaling makina. Angkop ang mga ito para sa light-load, low-speed application at nag-aalok ng natural na antimicrobial properties. Kasama sa mga karaniwang gamit ang mga valve, plumbing fitting, at decorative hardware.

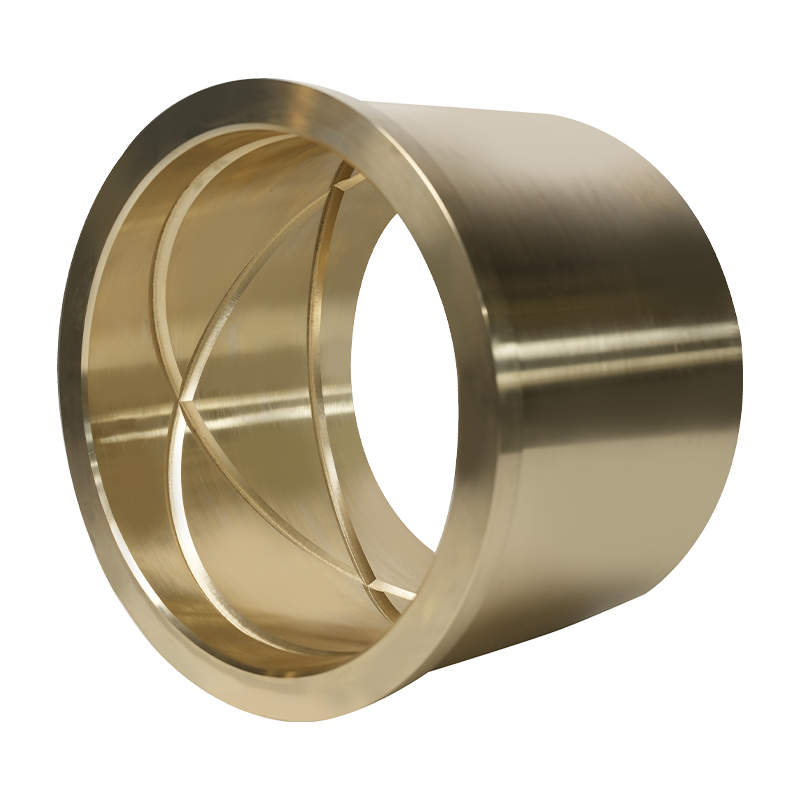

Aluminum Bronze Bushings

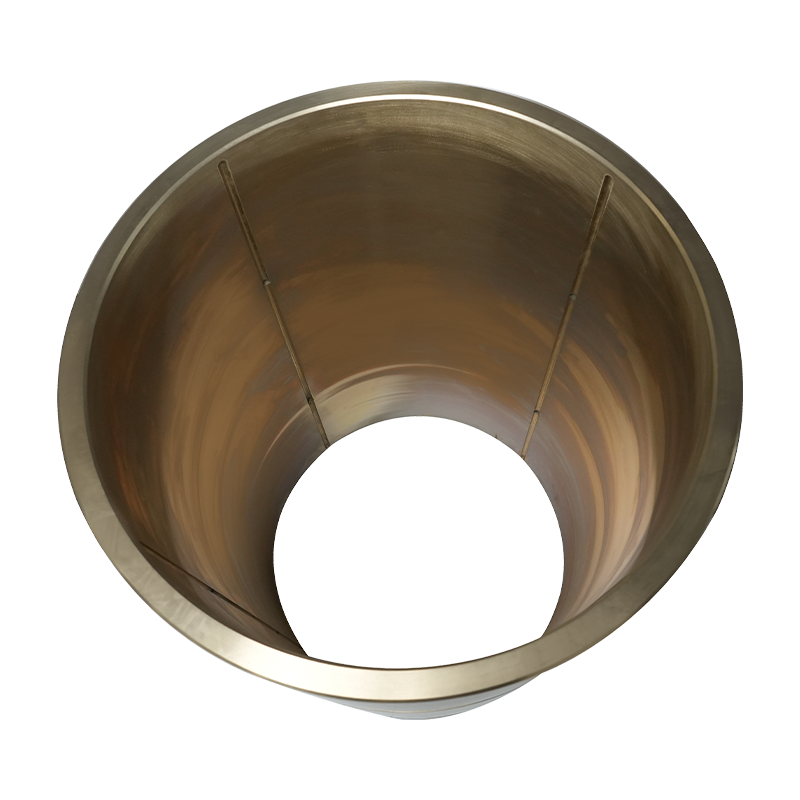

Ang aluminum bronze (hal., C95400) ay nag-aalok ng higit na lakas at corrosion resistance kumpara sa karaniwang tin bronze, partikular sa tubig-alat at acidic na kapaligiran. Ito ay karaniwang tinukoy para sa mga kagamitang pang-dagat, mabigat na gawaing construction machinery, at mga hydraulic na bahagi.

Mga Pangunahing Katangian na Nagpapatingkad sa Mga Copper Bushing

Mga tansong bushing direktang makipagkumpitensya sa iron, nylon, at PTFE-based bushings sa maraming aplikasyon. Ang kanilang posisyon sa merkado ay binuo sa isang natatanging profile ng ari-arian:

• Thermal conductivity: Ang mga tansong haluang metal ay mabilis na nag-aalis ng frictional heat, na pumipigil sa localized na overheating na maaaring magpabilis ng pagkasira o maging sanhi ng seizure.
• Pagkakaayon: Ang mga metal na nakabatay sa tanso ay maaaring unti-unting umayon sa mga maliliit na iregularidad ng baras sa ilalim ng pagkarga, pagpapabuti ng lugar ng pakikipag-ugnay at pagbabawas ng mga konsentrasyon ng peak na stress.
• Anti-galling: Ang mga tansong haluang metal ay lumalaban sa galling (pinsala sa ibabaw na sanhi ng pagkasira ng pandikit), na kritikal kapag ang materyal ng baras ay bakal o hindi kinakalawang na asero.
• Machinability: Malinis na pinamumunuan ng lead bronze at brass ang makina at sa mahigpit na tolerance, na binabawasan ang post-installation fitting work.
• paglaban sa kaagnasan: Karamihan sa mga tansong haluang metal ay lumalaban sa oksihenasyon sa atmospera, kahalumigmigan, at banayad na pagkakalantad sa kemikal nang walang paggamot sa ibabaw.

Ang mga katangiang ito ay gumagawa ng mga copper bushing na isang maaasahang pangmatagalang solusyon sa mga kapaligiran kung saan ang madalas na pagpapanatili ay hindi praktikal at ang premature bearing failure ay magastos.

Mga Karaniwang Aplikasyon ng Copper Bushings sa Mga Industriya

Lumilitaw ang mga tansong bushing sa halos lahat ng sektor na gumagamit ng umiikot o dumudulas na mga mechanical assemblies. Nasa ibaba ang pinakamahalagang kategorya ng aplikasyon:

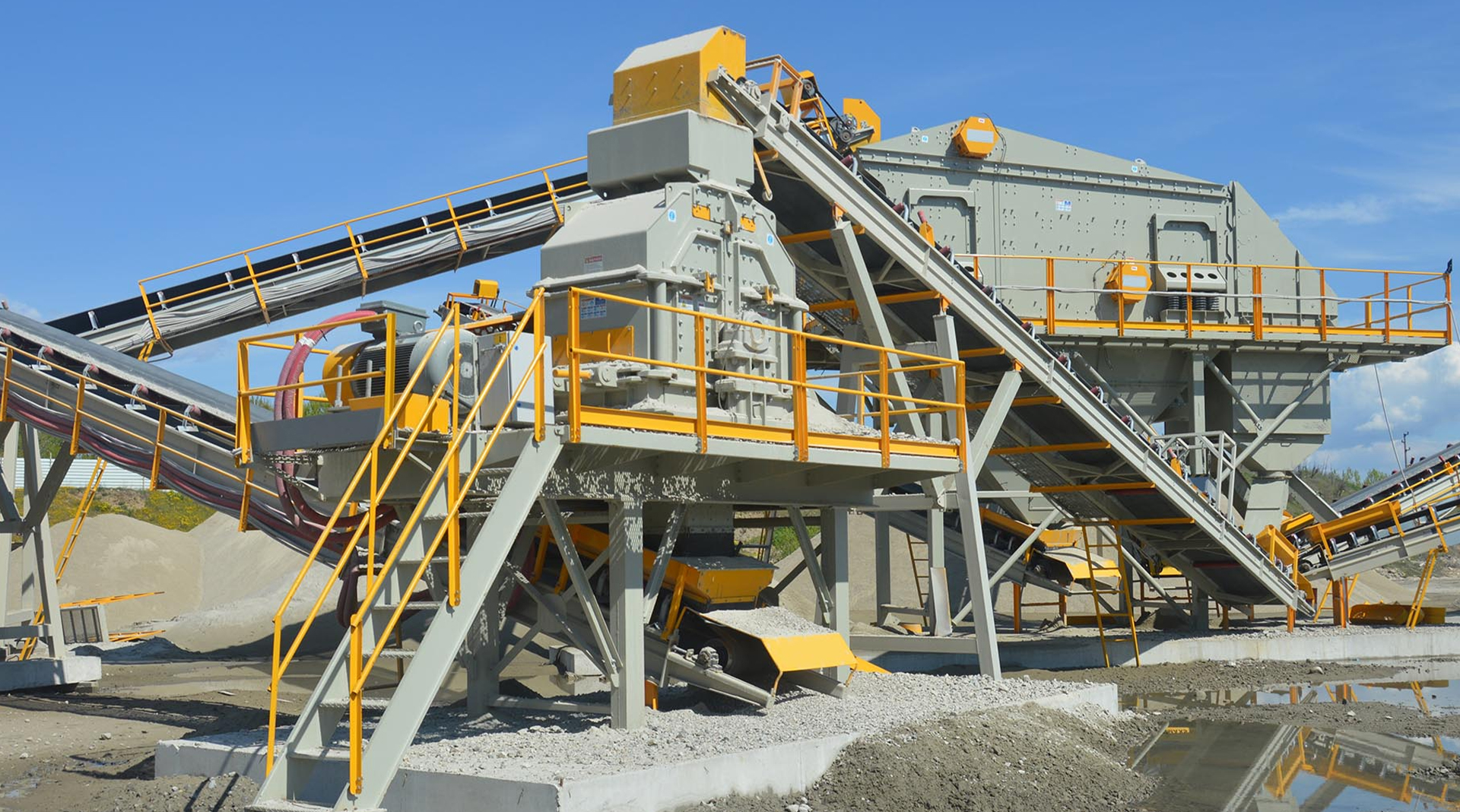

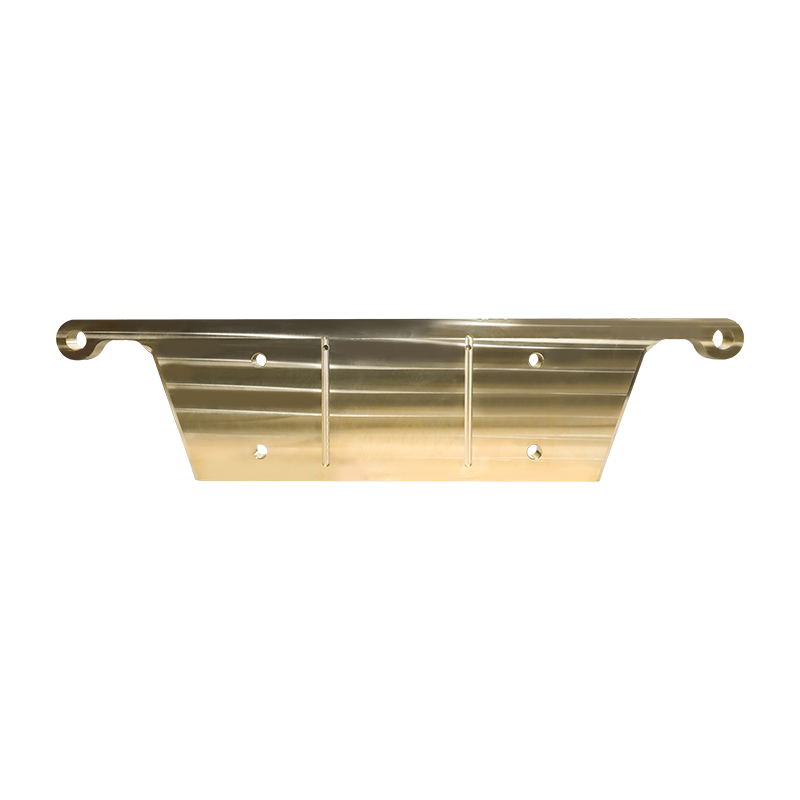

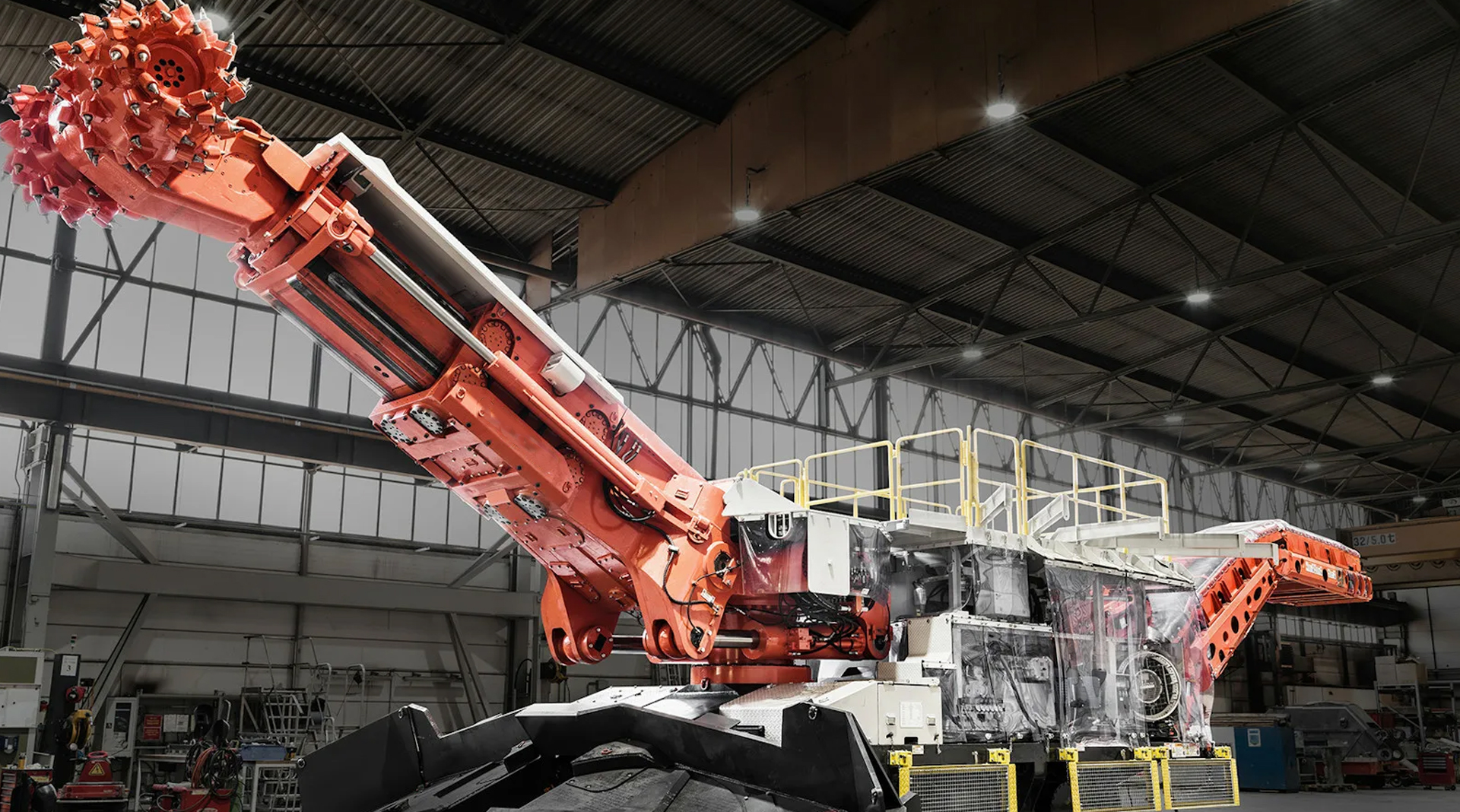

Kagamitan sa Konstruksyon at Pagmimina: Ang mga pin ng braso ng excavator, mga pivot ng blade ng bulldozer, at mga joint rig ng drill ay umaasa sa mga heavy-duty na bronze bushing upang mapaglabanan ang mga shock load, nakasasakit na pagpasok ng dumi, at limitadong pagitan ng pagpapadulas. Karaniwan dito ang mga gradong bronze ng aluminyo o manganese bronze.

Makinarya sa Agrikultura: Tractor linkages, combine harvester joints, at irrigation pump shafts na ginagamit copper bushings dahil kinukunsinti nila ang alikabok, tubig, at hindi naaayon sa mga iskedyul ng pagpapanatili. Ang mga variant ng self-lubricating ay lalong ginusto na pahabain ang mga agwat ng serbisyo.

Hydraulic at Pneumatic Cylinders: Ang mga rod guide bushing at piston wear ring sa mga hydraulic cylinder ay gumagamit ng bronze upang magbigay ng matigas na suot, mababang friction na ibabaw na makatiis sa mga side load nang hindi namarkahan ang cylinder bore.

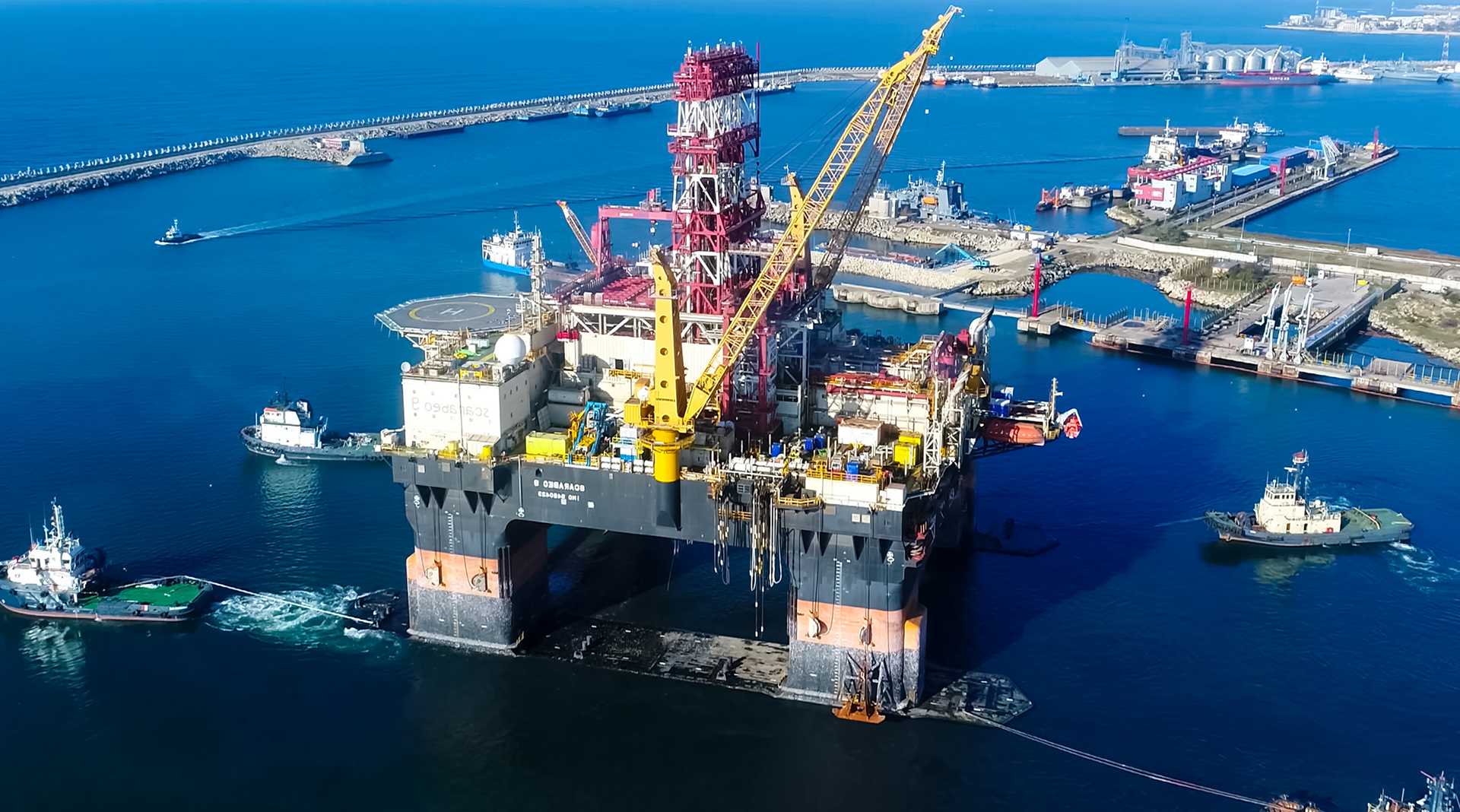

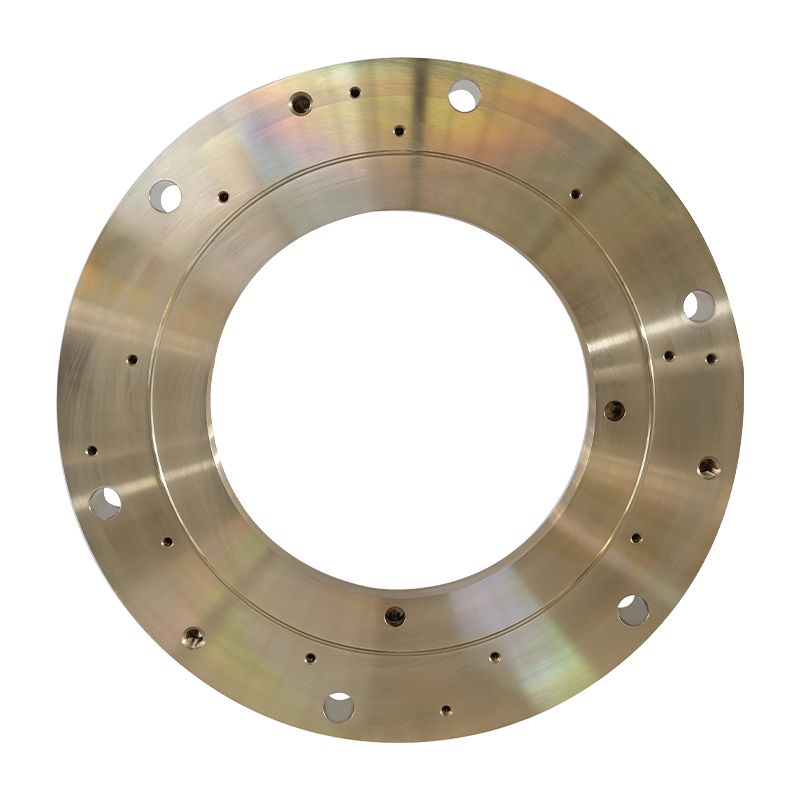

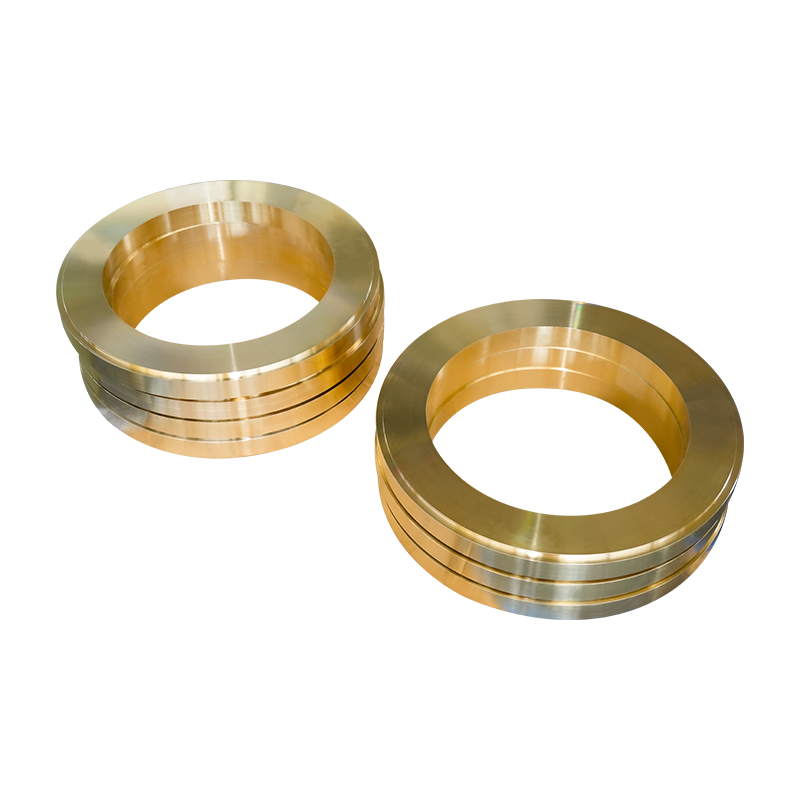

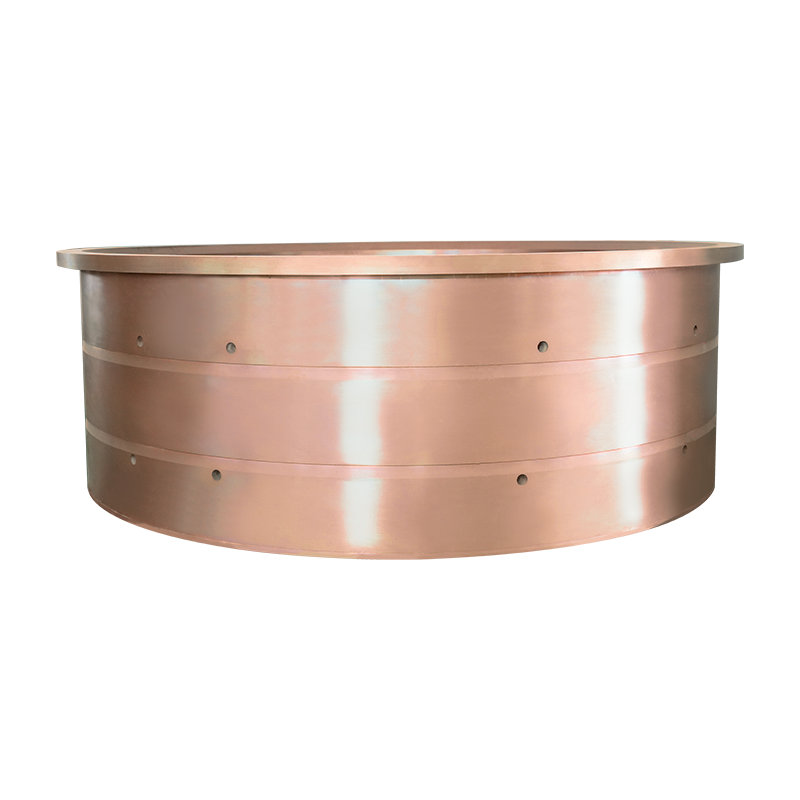

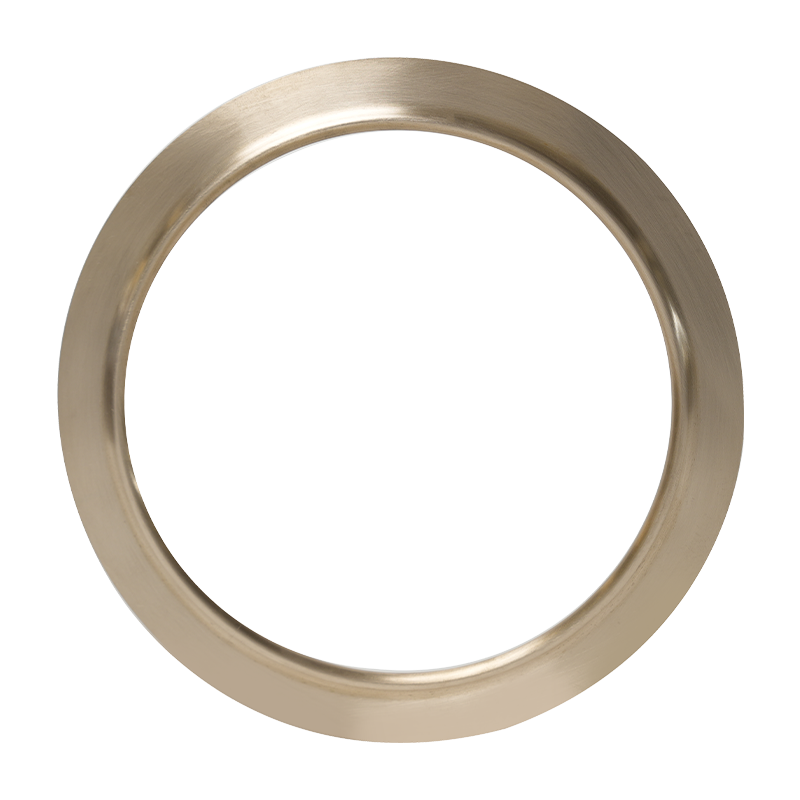

Marine at Offshore: Ang mga rudder bearings, propeller shaft bushing, at anchor windlass na bahagi ay nangangailangan ng mga haluang metal na may mataas na seawater corrosion resistance - karaniwang nickel-aluminum bronze o silicon bronze.

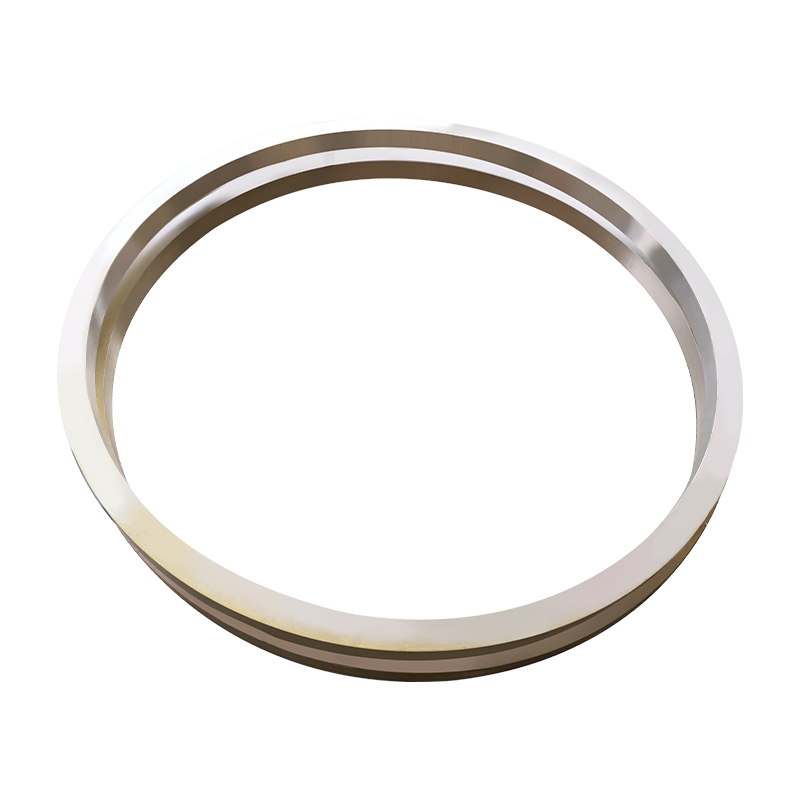

Mga Industrial Gearbox at Pump: Ang mga bronze bushing ay nagsisilbing worm gear liners, pump impeller bearings, at conveyor roller support sa pangkalahatang pagmamanupaktura, na nagbibigay ng maaasahang serbisyo sa ilalim ng patuloy na operasyon.

Copper Bushing kumpara sa Iba pang Materyal ng Bushing

Kadalasang sinusuri ng mga mamimili ang mga tansong bushing laban sa plastic (nylon, PTFE) at mga alternatibong batay sa bakal. Ang talahanayan sa ibaba ay nagbubuod ng mga pangunahing pagkakaiba upang suportahan ang mga desisyon sa pagpili ng materyal.

Gaya ng inilalarawan ng talahanayan, Ang mga copper bushing ay nag-aalok ng pinakamahusay na pangkalahatang balanse ng kapasidad ng pagkarga, thermal performance, at corrosion resistance para sa mga demanding pang-industriya na kapaligiran, habang ang mga plastic bushing ay maaaring mas gusto kung saan ang chemical inertness o napakababang friction sa light load ang priority.

Paano Piliin ang Tamang Copper Bushing

Ang pagpili ng tamang tansong bushing ay nagsasangkot ng pagsusuri ng ilang magkakaugnay na mga kadahilanan. Ang pagmamadali sa desisyong ito ay kadalasang humahantong sa maagang pagkasira o hindi planadong downtime. Ang sumusunod na checklist ay sumasaklaw sa mga kritikal na parameter ng detalye:

1. Uri at magnitude ng pag-load: Matukoy ang pagkakaiba sa pagitan ng static, dynamic, at shock load. Mas pinapaboran ng mabibigat na shock load ang manganese bronze o aluminum bronze kaysa sa mas malambot na mga grado ng tin bronze.
2. Bilis ng pagpapatakbo (PV value): Ang halaga ng pressure-velocity (PV) — ang produkto ng presyon ng pagkarga at bilis ng ibabaw — ay tumutukoy sa rehimen ng pagpapadulas. Ang mga high PV application ay nangangailangan ng oil-lubricated o graphite-embedded bushings.
3. Availability ng pagpapadulas: Kung ang lugar ng pag-install ay hindi madaling ma-greased muli, tukuyin ang a self-lubricating tanso bushing na may mga pagsingit ng grapayt upang magarantiya ang operasyon na walang maintenance.
4. Temperatura ng pagpapatakbo: Ang mga tansong bushing ay karaniwang humahawak ng hanggang 250–300 °C depende sa haluang metal. Ang mga kapaligiran sa itaas ng threshold na ito ay maaaring mangailangan ng mga espesyal na haluang metal o alternatibong uri ng tindig.
5. Nakakasira ng media: Para sa tubig-dagat o acidic na kontak ng kemikal, ang aluminum bronze o silicon bronze alloy ay nagbibigay ng higit na mahusay na proteksyon sa corrosion kumpara sa karaniwang tin bronze.
6. Mga sukat na pagpapaubaya at akma: Tukuyin kung ang bushing ay nangangailangan ng isang press fit (interference fit) o isang slip fit. Ang mga karaniwang grado sa pagpapaubaya (H7/f7, H8/e8) ay dapat kumpirmahin sa supplier upang matiyak ang wastong shaft-to-bushing clearance.

Kapag may pag-aalinlangan, ang pagbabahagi ng mga detalye ng application — shaft diameter, rotational speed (RPM), load (kN), at environment — na may karanasang tagagawa ng copper bushing ay titiyakin na ang tamang alloy at geometry ay inirerekomenda bago bumili.

Mga Alituntunin sa Pag-install at Pagpapanatili

Kahit na ang pinakamataas na kalidad na tansong bushing ay hindi gumanap kung hindi tama ang pagkaka-install. Ang pagsunod sa mga praktikal na hakbang na ito ay pinoprotektahan ang bushing at ang mating shaft:

• Linisin ang housing bore lubusan bago pindutin ang bushing. Ang mga labi o burr ay lumilikha ng hindi pantay na upuan na humahantong sa maagang pagkabigo.
• Gumamit ng isang press o arbor tool — hindi kailanman direktang martilyo sa bushing face. Ang hindi pantay na epekto ay nakakasira sa bore at lumilikha ng mga panloob na konsentrasyon ng stress.
• I-verify ang pagtatapos ng ibabaw ng baras: Karaniwang inirerekomenda ang shaft roughness na Ra 0.4–0.8 µm para sa bronze bushings. Ang isang ibabaw na masyadong magaspang ay nagpapabilis ng pagkasira; masyadong makinis binabawasan ang pagpapanatili ng oil film.
• Ilapat ang paunang pagpapadulas bago magsimula sa mga hindi self-lubricating na uri. Ang unang ilang minuto ng operasyon ay nagtatatag ng wear-in na pelikula na namamahala sa pangmatagalang pagganap.
• Subaybayan ang hindi pangkaraniwang ingay o vibration sa panahon ng maagang operasyon. Ang mga ito ay maaaring magpahiwatig ng misalignment o hindi sapat na clearance bago mangyari ang hindi maibabalik na pinsala.

Para sa self-lubricating copper bushings, walang paunang lubrication ang kailangan — ang naka-embed na graphite ay nag-a-activate sa unang paggalaw. Gayunpaman, ang ibabaw ng baras ay dapat pa ring suriin para sa sapat na kalidad ng pagtatapos upang maiwasan ang pagtanggal ng mga deposito ng grapayt nang maaga.

Konklusyon: Bakit Copper Bushings Manatiling isang Pamantayan sa Industriya

Ang isang copper bushing — standard man na tin bronze, self-lubricating graphite-embedded, o high-strength aluminum bronze — ay naghahatid ng isang napatunayang kumbinasyon ng tibay, thermal resilience, at corrosion resistance na ilang alternatibong materyales ay maaaring tumugma sa buong hanay ng mga pang-industriyang kondisyon sa pagpapatakbo. Para sa mga procurement engineer at maintenance team, ang tamang detalye ng copper bushing ay nagsisimula sa pag-unawa sa pagkarga, bilis, temperatura, at mga kondisyon ng pagpapadulas ng application . Ang pakikipagsosyo sa isang manufacturer na nag-aalok ng buong suporta sa pagpili ng alloy, custom na machining, at mga dokumentadong materyal na certification ay ang pinaka-maaasahang paraan upang mabawasan ang downtime at kabuuang gastos sa lifecycle.
